概述
MRP (SLP)一C系列電涌保護器(以下簡稱SPD)適用于交流50/60Hz，額定電壓至380V的I T、TT、TN-C、TN-S、TN-C-S等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。依據IEC61643-1：1998-02標準的第II級電涌保護器。C類電涌保護器。
SPD具有共模(MC)和(MD)差模保護方式。
SPD符合GB18802. 11I EC61643-1。
主要技術參數
型號規格 | MRP-C | |||
極數 | 1P | 2P | 3P | 4P |
電網運行電壓Uc(V) | 220 | 380 | ||
最大持續工作電壓Uc(C) | 220/320 | 385/420 | ||
電壓保護水平Up(kV)< | 0.8/1.5 | 1.8/2.0 | ||
標稱放電電流(8/20u s)ln(kA) | 20 | |||
最大放電電流(8/20u s)lmax(kA) | 40 | |||
響應時間ns | <25 | |||
防護等級 | IP20 | |||
用途 | 進線一級保護 | |||
工作原理
SPD為一端口，防觸電保護，戶內式固定安裝，電壓限制型。
SPD內置脫離器，當SPD因過熱、擊穿失效時，脫離器能自動的將其從電網上脫離，同時給出指示信號。
SPD正常工作時可視窗口顯示綠色，失效脫離后顯示失效。
1P+N，2P+N，3P+N的SPD由1P，2P，3P的SPD+NPE零地保護模塊組成，應用于TN-S、TN-C-S等供電系統。
安裝
采用35mm的標準導軌安裝，連接銅質導線為2.5”35mm2。
SPD每極必須設置保護一使用熔斷器或小型斷路器雷電流SPD保護，用于SPD擊穿后短路保護。
安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、有線電視機房、消防中心、別墅住房配電箱等。

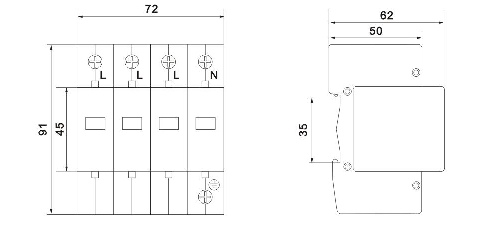

外形尺寸圖
|
