MRG負荷隔離開關與刀開關
您的位置：首頁 >> 產品展示 >> MRG負荷隔離開關與刀開關
開啟式大電流刀開關 MRHD13系列

適用范圍

　　MRHD系列單投刀開關適用于交流50Hz、額定電壓至380V、直流至220V，額定電流至3000A的成套配電裝置中，作為不頻繁地手動接通和分?jǐn)嘟弧⒅绷麟娐坊蜃鞲綦x開關用。其中：

　　1.1中央手柄式的單投刀開關主要用于變電站，不切斷帶有電流的電路，作為隔離開關之用。
　　1.2側面操作手柄式刀開關，主要用于動力箱中。
　　1.3中央正面杠桿操作機構刀開關主要用于正面操作、后面維修的開關柜中，操作機構裝在正前方。
　　1.4側方正面操作機構式刀開關主要用于正面操作、前面維修的開關柜中，操作機構可以在柜的兩則安裝。
　　1.5裝有滅弧室的刀開關可以切斷電流負荷，其他系列刀開關只作隔離開關使用。本產品符合GB14048. 3-2002標準。

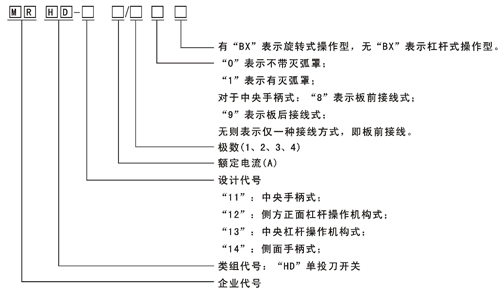

型號及含義



特性

額定電壓為交流380V、直流220。
額定電流為1 00、200、400、600、1 000、1 500、2000、3000A。
主要技術性能參數（見表1）

額定電流(A)   100 200 400 600 1000 1500 2000 3000
通斷能力(A) AC 380V. cosφ=0. 72~0.8 100 200 400 600 1000 1500
DC T=O. 01~0. 01 IS 220V 100 200 400 600 1000 1500
機械壽命（次 10000 10000 10000 5000 5000 5000 3000 3000
電壽命（次） 1000 1000 1000 500 500 500 300 300
1S短時耐受電流(kA) 6 10 20 25 30 40 50 50
動穩定電流峰值(kA) 杠桿作式 20 30 40 50 60 80 100 100
手柄式 15 20 30 40 50
操作力(N) ≤300 ≤300 ≤400 ≤400 ≤450 ≤450 ≤450 ≤450

3.4正常工作條件和安裝條件（見備注）

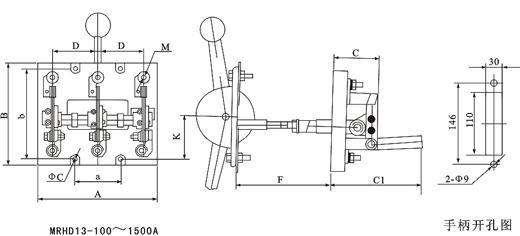

外形與安裝尺寸

型號 外形尺寸 安裝尺寸
A B C C1 D F a b Φc K M
MRHD13-100
 2極
 190 190 80 160 80 250 160 160 Φ7 82 M8
3極 210 190 80 160 80 250 80 160 Φ7 82 M8
4極 290 190 80 160 80 250 160 160 Φ7 82 M8
MRHD13-200
 2極 190 190 80 160 80 250 160 160 Φ7 82 M8
3極 210 190 80 160 80 250 80 160 Φ7 82 M8
4極 290 190 80 160 80 250 160 160 Φ7 82 M8
MRHD13-400
 2極 220 205 92 180 90 250 180 160 Φ7 88 M12
3極 240 205 92 180 90 250 90 160 Φ7 88 M12
4極 330 205 92 180 90 250 190 160 Φ7 88 M12
MRHD13-600
 2極 240 300 100 188 100 250 200 160 Φ9 82 M16
3極 270 300 100 188 100 250 100 160 Φ9 82 M16
4極 370 300 100 188 100 250 200 160 Φ9 82 M16
MRHD-T3=1000
 2極 280 315 116 226 120 250 240 160 Φ9 78 2-M12
3極 325 315 116 226 120 250 120 160 Φ9 78 2-M12
4極 450 315 116 226 120 250 240 160 Φ9 78 2-M12
MRHD-13=1500 2極 310 355 125 238 130 250 260 160 Φ11 78 4-M12
3極 360 355 125 238 130 250 130 160 Φ11 78 4-M12
4極 490 355 125 238 130 250 260 160 Φ11 78 4-M12

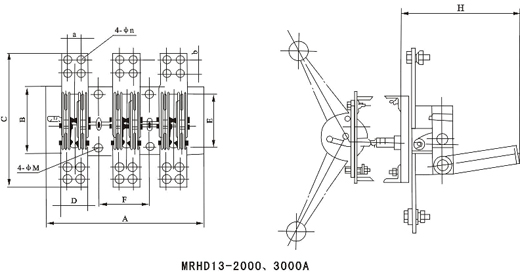

型號
約定發熱電流A		 A B C D E F H a b φ M φ n
MRHD13 2000 502 192 350 100 161 179 215 50 30 11 13
3000 602 195 394 119 161 200 245 69 40 13 17



外形與安裝尺寸





備注

正常工作條件和安裝條件

1、周圍空氣溫度不高于+40℃，不低于-5℃。
2、安裝地點的海撥不超過2000m。
3、濕度：
最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的
相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采用特殊的措施。
4、周圍環境的污染等級為3級。
5、開關應安裝在無顯著搖動、沖擊振動和沒有雨雪侵襲的地方，同時安裝地點應無
爆炸危險介質，且介質中無足以腐蝕金屬和破壞絕緣的氣體和塵埃。
